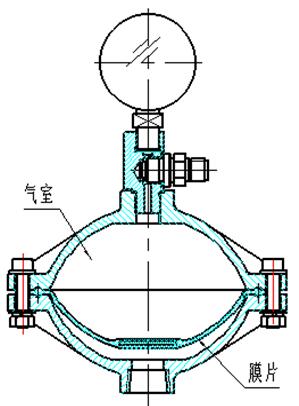

工作原理
脈動阻尼器是利用腔內氣體的可壓縮性，存儲和釋放液體，達到減小管路中壓力和流量波動的目的。在泵的排出沖程，脈動阻尼器內氣體被壓縮，液體量增加，這就把泵排出的一部分液體存入脈動阻尼器，消減了流量峰值；在泵的吸入沖程，脈動阻尼器內氣體膨脹，液體量減少，增加管路流量谷值，從而減小了管路的流量脈動。

特點
減少水錘對系統的危害
減小壓力波動對管路元器件的沖擊
減小管路震動，降低系統噪音
為容積泵創造良好的工作環境并改善泵的工作性能
和背壓閥配合使用，改善系統工作環境，提高精度
利于流量計等其他計量儀器讀數穩定
平穩連續的向投加點輸送介質
多種過流材質可選，滿足不同腐蝕性液體的需要

型號編制說明
ADE-PD-MP0.35/1.0-R
ADE--艾迪爾
PD--脈動阻尼器
M--隔膜式；Q--氣囊式
P--PVC；S--304；SS--316L；D--PVDF；C--碳鋼
0.35--容積（L）
1.0--額定壓力（MPa）
R--聯接方式（R：螺紋；F：法蘭）

尺寸規格表

規格型號	材質	公稱容積（L）	額定壓力（MPa）	聯接方式	尺寸D*Hmm
ADE-PD-MP0.35/1.0	塑料	0.35	1.0	Rc1/2”
ADE-PD-MP0.6/1.0	塑料	0.6	1.0	Rc3/4”
ADE-PD-MP1.0/1.0	塑料	1.0	1.0	Rc1”
ADE-PD-MP2.0/1.0	塑料	2.0	1.0	Rc1-1/4”
ADE-PD-MP4.0/1.0	塑料	4.0	1.0	Rc1-1/2”
ADE-PD-MS0.15/2.5	金屬	0.15	2.5	Rc1/2”
ADE-PD-MS0.35/2.5	金屬	0.35	2.5	Rc1/2”
ADE-PD-MS0.6/2.5	金屬	0.6	2.5	Rc3/4”
ADE-PD-MS1.0/2.5	金屬	1.0	2.5	Rc1”
ADE-PD-MS2.0/2.5	金屬	2.0	2.5	Rc1-1/4”
ADE-PD-MS4.0/2.5	金屬	4.0	2.5	Rc1-1/2”
ADE-PD-MS6.0/2.5	金屬	6.0	2.5	Rc2”
ADE-PD-MSS0.15/2.5	金屬	0.15	5.0	Rc1/2”
ADE-PD-MSS0.35/2.5	金屬	0.35	5.0	Rc1/2”
ADE-PD-MSS0.6/2.5	金屬	0.6	5.0	Rc3/4”
ADE-PD-MSS1.0/2.5	金屬	1.0	5.0	Rc1”
ADE-PD-MSS2.0/2.5	金屬	2.0	5.0	Rc1-1/4”
ADE-PD-MSS4.0/2.5	金屬	4.0	5.0	Rc1-1/2”
ADE-PD-MSS6.0/2.5	金屬	6.0	5.0	Rc2”

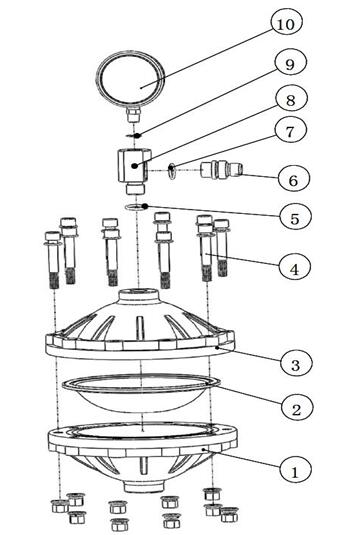

序號	名稱
1	脈動阻尼器下體
2	隔膜片
3	脈動阻尼器上體
4	螺釘組件
5	充氣閥體O形圈
6	充氣閥
7	充氣閥O形圈
8	充氣閥體
9	壓力表密封墊圈
10	壓力表








多種材質可選：
塑料：PVC，PP，PVDF
金屬：304，316L，碳鋼，哈氏合金
隔膜材質：PTFE復合、NBR、EPDM、VITON
注：介質溫度：金屬材質為-18～90℃，PVC材質-18～60℃
    以上型號及參數僅供參考，購買時請咨詢我公司
可根據客戶要求定制


規格型號	材質	公稱容積（L）	額定壓力（MPa）	聯接方式	尺寸D*Hmm
ADE-PD-QP0.4/1.0	塑料	0.4	1.0	Rc1/2”
ADE-PD-QP0.63/1.0	塑料	0.63	1.0	Rc1/2”
ADE-PD-QP1.0/1.0	塑料	1.0	1.0	Rc3/4”
ADE-PD-QP1.6/1.0	塑料	1.6	1.0	Rc3/4”
ADE-PD-QP2.5/1.0	塑料	2.5	1.0	Rc1”
ADE-PD-QP4.0/1.0	塑料	4.0	1.0	Rc1”
ADE-PD-QP6.3/1.0	塑料	6.3	1.0	Rc1-1/4”
ADE-PD-QP10/1.0	塑料	10	1.0	Rc1-1/2”
ADE-PD-QS0.4/10	塑料	0.4	10	M27*2
ADE-PD-QS0.63/10	塑料	0.63	10	M27*2
ADE-PD-QS1.0/10	塑料	1.0	10	M27*2
ADE-PD-QS1.6/10	塑料	1.6	10	M42*2
ADE-PD-QS2.5/10	塑料	2.5	10	M42*2
ADE-PD-QS4.0/10	塑料	4.0	10	M42*2
ADE-PD-QS6.3/10	塑料	6.3	10	M60*2
ADE-PD-QS10/10	塑料	10	10	M60*2

多種材質可選：
塑料：PVC，PP，PVDF
金屬：304，316L，碳鋼，哈氏合金
氣囊材質：NBR、EPDM、VITON
注：介質溫度：金屬材質為-18～90℃，PVC材質-18～60℃
    以上型號及參數僅供參考，購買時請咨詢我公司
可根據客戶要求定制
