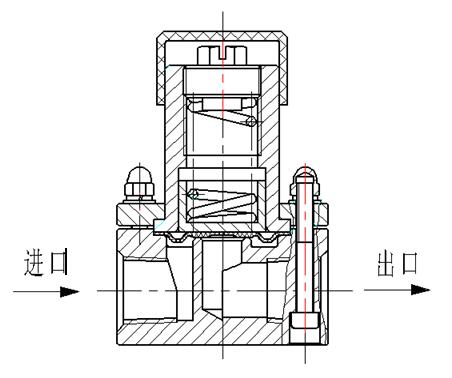

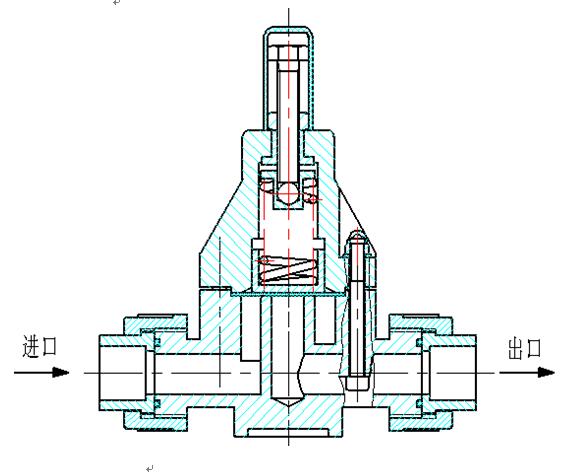

工作原理
背壓閥是通過彈簧的彈力來工作的。在泵排出沖程，液體頂開隔膜，通過背壓閥；在泵的吸入沖程，在彈簧的作用下，隔膜關閉通道，使泵與背壓閥之間保持一定的壓力。在排液口低于溶液箱液位時，泵停止工作后，管路會形成虹吸管，液體可能通過泵的單向閥，形成泄露，安裝背壓閥后可自動關閉管路，使之不能形成虹吸管。

特點
為背壓閥的兩端管路提供壓力差
防止液體虹吸或自流
與脈動阻尼器配合使用減小水錘對系統的危害
壓力可調，使用方便
耐腐蝕隔膜密封，無泄漏
壓力調節部分與過流部分由隔膜隔離的結構，使用壽命長
多種過流材質可選，滿足不同腐蝕性液體的需要

型號編制說明
ADE-BV-P15/0.3-R
ADE--艾迪爾
BV--背壓閥
P--PVC；S--304；SS--316L；D--PVDF；C--碳鋼
15--接口口徑（DN）
0.3--背壓壓力（MPa）
R--聯接方式（R：螺紋；F：法蘭；B：由令）

尺寸規格表

規格型號	材質	公稱通徑	設定壓力	聯接方式	尺寸D*Hmm
ADE-BV-P6/0.3-R	塑料	DN6	0.1-0.3	Rc1/8”
ADE-BV-P8/0.3-R	塑料	DN8	0.1-0.3	Rc1/4”
ADE-BV-P10/0.3-R	塑料	DN10	0.1-0.3	Rc3/8”
ADE-BV-P15/0.3-R	塑料	DN15	0.1-0.3	Rc1/2”
ADE-BV-P20/0.3-R	塑料	DN20	0.1-0.3	Rc3/4”
ADE-BV-P25/0.3-R	塑料	DN25	0.1-0.3	Rc1”
ADE-BV-P32/0.3-R	塑料	DN32	0.1-0.3	Rc1-1/4”
ADE-BV-P40/0.3-R	塑料	DN40	0.1-0.3	Rc1-1/2”
ADE-BV-P50/0.3-R	塑料	DN50	0.1-0.3	Rc2”
ADE-BV-P65/0.3-R	塑料	DN65	0.1-0.3	Rc2-1/2”
ADE-BV-P80/0.3-R	塑料	DN80	0.1-0.3	Rc3”
ADE-BV-P100/0.3-R	塑料	DN100	0.1-0.3	Rc4”
ADE-BV-S6/0.3-R	金屬	DN6	0.1-0.3	Rc1/8”
ADE-BV-S8/0.3-R	金屬	DN8	0.1-0.3	Rc1/4”
ADE-BV-S10/0.3-R	金屬	DN10	0.1-0.3	Rc3/8”
ADE-BV-S15/0.3-R	金屬	DN15	0.1-0.3	Rc1/2”
ADE-BV-S20/0.3-R	金屬	DN20	0.1-0.3	Rc3/4”
ADE-BV-S25/0.3-R	金屬	DN25	0.1-0.3	Rc1”
ADE-BV-S32/0.3-R	金屬	DN32	0.1-0.3	Rc1-1/4”
ADE-BV-S40/0.3-R	金屬	DN40	0.1-0.3	Rc1-1/2”
ADE-BV-S50/0.3-R	金屬	DN50	0.1-0.3	Rc2”
ADE-BV-S65/0.3-R	金屬	DN65	0.1-0.3	Rc2-1/2”
ADE-BV-S80/0.3-R	金屬	DN80	0.1-0.3	Rc3”
ADE-BV-S100/0.3-R	金屬	DN100	0.1-0.3	Rc4”


多種材質可選：
塑料：PVC，PP，PTFE，PVDF
金屬：304，316L，碳鋼，哈氏合金

注：介質溫度：金屬材質為-18～90℃，PVC材質-18～60℃
    以上型號及參數僅供參考，購買時請咨詢我公司
可根據客戶要求定制

尺寸規格表

規格型號	材質	公稱通徑	設定壓力	聯接方式	尺寸D*Hmm
ADE-BV-P15/0.3-B	塑料	DN15	0.1-0.3	Rc1/2”
ADE-BV-P20/0.3-B	塑料	DN20	0.1-0.3	Rc3/4”
ADE-BV-P25/0.3-B	塑料	DN25	0.1-0.3	Rc1”
ADE-BV-P32/0.3-B	塑料	DN32	0.1-0.3	Rc1-1/4”
ADE-BV-P40/0.3-B	塑料	DN40	0.1-0.3	Rc1-1/2”
ADE-BV-P50/0.3-B	塑料	DN50	0.1-0.3	Rc2”

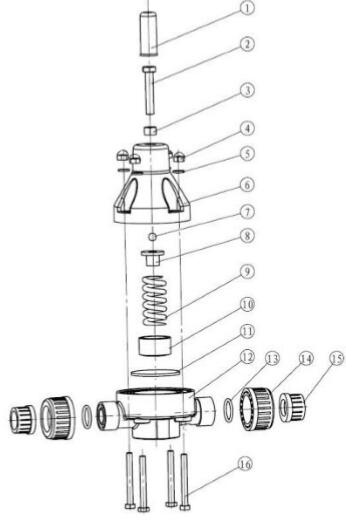

序號	名稱	序號	名稱
1	閥帽	9	彈簧
2	調節螺栓	10	支撐盤
3	鎖緊螺母	11	膜片
4	螺母	12	下閥體
5	墊圈	13	O形圈
6	上閥體	14	活接螺母
7	鋼球	15	承插接頭
8	彈簧壓盤	16	螺栓













多種材質可選：
塑料：PVC，PVDF

注：以上型號及參數僅供參考，購買時請咨詢我公司
可根據客戶要求定制
